Productenbeschrijving

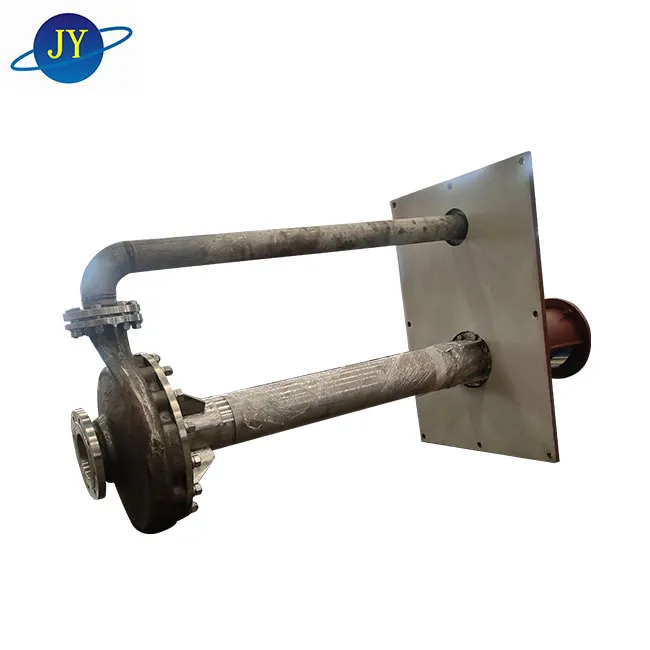

FY -serie verticale lange aspomp is een nieuwe generatie ondergedompelde pomp die door ons bedrijf is vervaardigd nadat we geavanceerde buitenlandse en binnenlandse technologieën hebben geabsorbeerd en een superieur hydraulisch model . hebben aangenomen, daarom zijn de betrouwbaarheid en duurzaamheid sterk verbeterd .
This vertical shaft submersible pump is a kind of single-stage single-suction long shaft submerged centrifugal pump. The marking, nominal duty points, and flange connection size are equivalent to those adopting S02858 international standard, and the technological conditions use ISO 5199 standard. With advantages including small volume, high efficiency, good energy saving effectand reliable operation, the long De ondergedompelde pomp van de as is geschikt voor het overbrengen van medium zonder deeltjes en schuurmiddelen .
Modelbeschrijving
Productdetails
| Structuur | Verticale lange aspomp |
| Stroomsnelheid | Minder dan of gelijk aan 400 m3/u |
| Hoofd | Minder dan of gelijk aan 50m |
| Ontwerpstandaard | API610 |
| Werkdruk | 1.6MPa; 2,5 mpa |
| Werktemperatuur | -20~150ºC |
| Motorvermogen | 1.1 ~ 160 kW |
| Uitlaatkaliber | DN25 ~ DN450 |
| Snelheid | 960 tpm; 1450 tpm; 2900 tpm; |
| Type waaier | Gesloten waaier; semi -open waaier; open waaier |
| Verwarmingsjas | Optioneel |
| Verdiepen | Minder dan of gelijk aan 6m |
| Materiaal | Koolstofstaal; SS304, SS316, duplex staal, titaniumlegering, hoge legering, enz. . |
| Sollicitatie | Petrochemisch, kolenchemische, autocoating, plantaardige olie, batterijindustrie, textiel, metallurgie, voedsel, farmaceutisch, suiker, ontzilting van de watervoorziening, zoutindustrie, milieubescherming, enz. . |
Voordelen van verticale schacht onderlegbare pomp
Verticale schacht onderlinge pompwerkingsprincipe
Stroomoverdracht
De motor drijft de waaier om met hoge snelheid te roteren door de lange as .
Energieconversie
Kinetische energie wordt omgezet in drukergie en de vloeistof wordt verzameld in de geleideschelp en ontladen door de uitlaatpijp .
Centrifugale kracht
De vloeistof wordt opgezogen vanaf de bodem van de pomplichaam en de waaier roteert om centrifugale kracht te genereren, die de vloeistof naar de geleideschelpen gooit .
Continue levering
De waaier roteert continu om negatieve druk te vormen en de vloeistof wordt continu ingezogen en ontladen .
Prestatieparameter selectietabel
| Model |
Waaier Type |
Nominale snelheid n =2900 r/min | |||||||
|
Stroomsnelheid (m³/h) |
Hoofd (m) |
Relatieve dichtheid<1.0 | Relatieve dichtheid<1.35 | Relatieve dichtheid<1.8 | |||||
| Power (kW) | Motormodel | Power (kW) | Motormodel | Power (kW) | Motormodel | ||||
| 25fy -20 | 3.2 | 20 | 1.1 | Y802-2 | 1.5 | Y90S-2 | 2.2 | Y90L-2 | |
| A | 2.8 | 16 | |||||||
| 25fy -32 | 3.2 | 32 | 3 | Y100L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
| A | 2.8 | 26 | |||||||
| 25fy -50 | 3.2 | 50 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |
| A | 2.8 | 41 | |||||||
| 40fy -20 | 6.3 | 20 | 1.5 | Y90S-2 | 2.2 | 3 | Y100L-2 | ||
| A | 5.5 | 16 | |||||||
| 40fy -32 | 6.3 | 32 | 3 | Y100L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
| A | 5.5 | 26 | |||||||
| 40fy -50 | 6.3 | 50 | 5.5 | Y132S1-2 | 7.5 | Y132S-2 | 11 | Y160M1-2 | |
| A | 5.5 | 41 | |||||||
| 40fy -80 | 6.3 | 80 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
| A | 5.9 | 70 | 5.5 | Y132S1-2 | 7.5 | Y132S-2 | 11 | Y160M1-2 | |
| B | 5.6 | 62 | |||||||
| 50fy -20 | 12.5 | 20 | 1.5 | Y90S-2 | 2.2 | Y90L-2 | 3 | Y100L-2 | |
| A | 11.3 | 16.4 | |||||||
| 50fy -32 | 12.5 | 32 | 3 | Y100L-2 | 4 | Y112M-2 | 5.5 | Y132S1-2 | |
| A | 11.3 | 26.4 | 2.2 | Y90L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
| 50fy -50 | 12.5 | 50 | 5.5 | Y132S1-2 | 7.5 | Y132S-2 | 11 | Y160M1-2 | |
| A | 11.3 | 41 | 4 | Y112M-2 | 5.5 | Y132S1-2 | 7.5 | Y132S-2 | |
| 50fy -80 | 12.5 | 80 | 11 | Y160M1-2 | 15 | Y160M2-2 | 18.5 | Y160L-2 | |
| A | 11.7 | 70 | 11 | Y160M1-2 | 15 | Y160M2-2 | |||
| B | 11 | 62 | 7.5 | Y132S-2 | |||||
| 65fy -20 | 25 | 20 | 3 | Y100L-2 | 4 | Y112M-2 | 5.5 | Y132S1-2 | |
| A | 22.7 | 16.5 | 2.2 | Y90L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
| Model |
Waaier Type |
Nominale snelheid n =2900 r/min | |||||||
|
Stroomsnelheid (m³/h) |
Hoofd (m) |
Relatieve dichtheid<1.0 | Relatieve dichtheid<3.6 | Relatieve dichtheid<1.86 | |||||
| Power (kW) | Motormodel | Power (kW) | Motormodel | Power (kW) | Motormodel | ||||
| 65fy -32 | 25 | 32 | 5.5 | Y132S1-2 | 5.5 | Y132S1-2 | 7.5 | Y132S-2 | |
| A | 22.7 | 26.5 | 4 | Y112M-2 | 4 | Y112M-2 | 5.5 | Y132S1-2 | |
| 65fy -50 | 25 | 50 | 11 | Y160M1-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
| A | 22.7 | 41 | 7.5 | Y132S-2 | 7.5 | Y132S-2 | 11 | Y160M1-2 | |
| 65fy -80 | 25 | 80 | 15 | Y160M2-2 | 18.5 | Y160L-2 | 22 | Y180M-2 | |
| A | 23.4 | 74.8 | 15 | Y160M2-2 | |||||
| B | 22 | 61.8 | 11 | Y160M1-2 | 18.5 | Y160L-2 | |||
| 80fy -20 | 50 | 20 | 5.5 | Y132S1-2 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | |
| A | 45.3 | 16.5 | |||||||
| 80fy -32 | 50 | 32 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
| A | 45.4 | 26.4 | 7.5 | Y132S1-2 | 11 | Y160M1-2 | |||
| 80fy -50 | 50 | 50 | 15 | Y160M2-2 | 15 | Y160M1-2 | 22 | Y180M-2 | |
| A | 45.3 | 41 | 11 | Y160M1-2 | 18.5 | Y160L-2 | |||
| 80fy -80 | 50 | 80 | 22 | Y180M-2 | 30 | Y200L1-2 | 45 | Y225M-2 | |
| A | 46.8 | 70.5 | 18.5 | Y160L-2 | 22 | Y180M-2 | 30 | Y225L-2 | |
| B | 44 | 62.2 | 15 | Y160M2-2 | |||||
| 100fy -20 | 100 | 20 | 11 | Y160M1-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
| A | 91.8 | 16.8 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |||
| 100fy -32 | 100 | 32 | 15 | Y160M2-2 | 18.5 | Y160L-2 | 22 | Y180M-2 | |
| A | 91 | 26.5 | 11 | Y160M1-2 | 15 | Y160M2-2 | 18.5 | Y160L-2 | |
| 100fy -50 | 100 | 50 | 22 | Y180M-2 | 30 | Y200L1-2 | 37 | Y200L2-2 | |
| A | 91 | 41.5 | 18.5 | Y160L-2 | 22 | Y180M-2 | 30 | Y200L1-2 | |
| 100fy -80 | 100 | 80 | 45 | Y225L2-2 | 45 | Y225M-2 | 75 | Y280S-2 | |
| A | 93.5 | 70 | 37 | Y200L2-2 | 55 | Y250M-2 | |||
| B | 87.8 | 61.7 | 30 | Y200L2-2 | 37 | Y200L-2 | 45 | Y225M-2 | |
